Panneaux d’Alarmes

Notice technique

Étiquette

J1905S

J1905S – Format DIN 96×96

Panneau de traitement d’alarmes à séquence à 8 leds Multicolors haute luminosité.
7 choix de couleur d’affichage, sélectionnable depuis la facade par switch.
Ils consomment que 10mA par voyant soit une diminution de 50% par rapport au J1900 et est identique en apparence et en mecanique.

Le J1905S peut recevoir une alimentation redondante.

Utilisation principale : TERTIAIRE, MARINE.

Sélections voies par voies :
– 8 entrées « contacts » NO ou NF.
– 8 entrées positives ou négatives.
– 8 sorties « collecteur ouvert », sorties « contact » possible via carte relais.
– 8 leds 5x10mm Multicolors haute luminosité, couleur possible : Blanc, Vert, Jaune, Rouge, Bleu, Magenta, Cyan.
– Affichage fixe ou clignotant (avec séquence d’alarme).
– Blocage des entrées possible par voies.
– Temporisation de chaque entrée.
– Relais « alarme générale » sélectionnable.
– Buzzer de série.

Pour des installations comportant plusieurs panneaux J1905S, reportez vous à l’ALARM’BOX.

Alimentation :
J1905S-02-00 : 15 à 60Vac/dc
J1905S-05-00 : 80 à 265Vac/dc (avec isolation galvanique)
J1905S-02-05 : 15 à 60Vac/dc et 80 à 265Vac/dc
J1905S-05-05 : 80 à 265Vac/dc et 80 à 265Vac/dc

Notice technique

Étiquette

J3000 / J3105 - J3000RS / J3105RS

J3000 – Format DIN 144×144
J3105 – Format DIN 144×144

Automates de traitement de défauts techniques à 12 leds haute luminosité, paramétrable par switchs.

Agrément MARINE.
Utilisation : Toutes industries y compris l’industrie « à risque ».

Sélections par voies :
– 12 entrées « contacts » NO ou NF.
– Changement possible de la couleur des 12 LEDs.
J3000 : Les Leds sont débrochables. Pour changer la couleur, il faut changer le led.
J3105 : Changement de couleur par switchs montés en façade.
– 12 sorties « collecteur ouvert » ou « contact » possible.
– Affichage fixe ou clignotant.
– Mémorisation des alarmes.
– Acquittement via bouton intégré et/ou déporté.
– Séquence de 1er défaut à 5ms.
– Sélection « alarme » ou « signalisation simple » par voie.
– Contrôle de continuité filaire sur chaque entrée.
– Temporisation des entrées possible.
– Relance automatique des alarmes possible.
– Sortie « alarme générale ».

Option :
– Entrées / sorties Bus RS485.
– Version boîtier aveugle (centrale de clignotement) possible.

Alimentation :
24Vdc, 48Vdc, 110/127Vdc, 80Vac/dc-260 Vac/dc.

Notice technique

Étiquette

Logiciel

J3500

J3500 – Format DIN 144×144

Automate de centralisation de défauts techniques à 12 leds haute luminosité avec paramétrage PC et afficheur de texte.

Un « haut de gamme » qui reprend les fonctionnalités du J3000 avec la souplesse de la programmation PC.
Nombreuses fonctions additives.

Utilisation : Toutes industries y compris l’industrie « à risque ». A choisir de préférence dans les situations demandant un paramétrage poussé et différent, voie par voie.

Logiciel PC simple et conviviale fourni.

Sélections par entrées voies :
– 12 entrées « contacts » NO ou NF.
– Temporisation des entrées de 20ms à 23h.
– Blocage, Inhibition, Mise en dérangement de la voie.
– Contrôle de continuité filaire sur chaque entrée.
– Association de 4 sorties possibles par entrée.

Gestion des sorties :
– Sécurité positive possible sur chaque sorties.
– Activation liée à l’entrée, à la mémoire, suivant l’état du voyant, en 1er défaut sur avalanche.
– Sorties en synthèse sélectionnable.

Gestion et traitement des alarmes et signalisations :
– Sélection de la voie en alarme ou signalisation simple.
– Types de séquences de clignotement multiples.
– Relance d’alarme paramétrable.
– Réactivation selon l’état de l’entrée.
– Acquittement global ou par voie.
– Blocage possible des boutons de façade.
– Bouton de façade avec report distant.
– Contrôle permanent de l’alimentation (mini et maxi).

Afficheur de texte :
– Paramétrage possible via bouton et afficheur de texte.
– Affichage de l’historique des évènements.
– Affichage des alarmes particulières.
– 3 langues possibles.

Option :
– Entrées / sorties Bus RS485.

Alimentation :
14Vdc-65Vdc, 14Vac-49Vac, 80Vac/dc-260 Vac/dc.

Notice technique

Étiquette

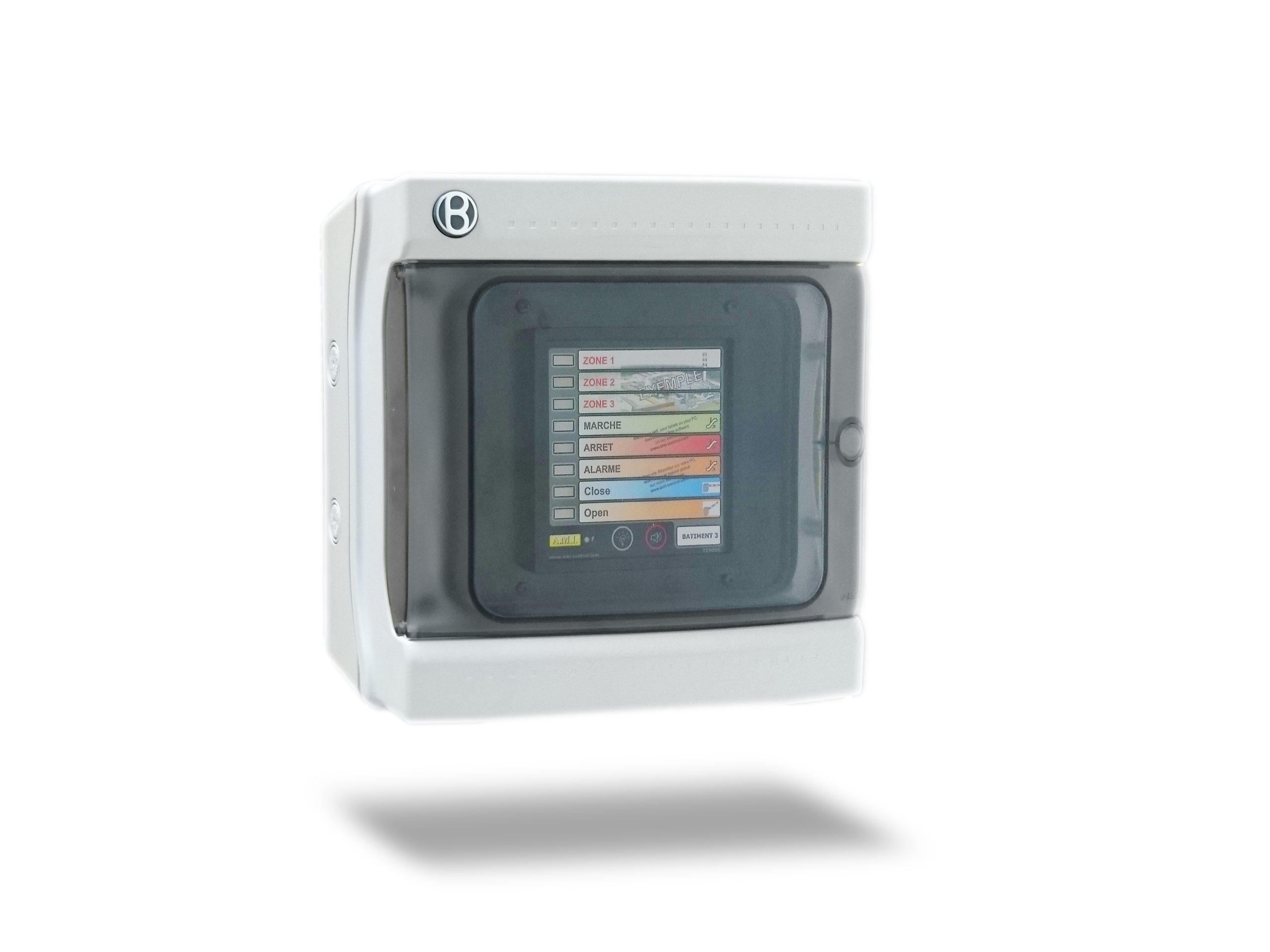

J1905S-0X-0XS-00

J1905S – Format Coffret IP65

Ce coffret économique permet d’afficher en montage mural, les états et les alarmes d’une installation.
Il utilise le panneau J1905S (montage encastré) avec toutes ses possibilités.

Un avertisseur sonore ou buzzer est monté à l’extérieur sous le coffret pour augmenter son efficacité.

Utilisation principale : TERTIAIRE, MARINE.

Alimentation :
J1905S-02-00S-00 : 15 à 60Vac/dc
J1905S-05-00S-00 : 80 à 265Vac/dc (avec isolation galvanique)
J1905S-02-05S-00 : 15 à 60Vac/dc et 80 à 265Vac/dc
J1905S-05-05S-00 : 80 à 265Vac/dc et 80 à 265Vac/dc

Notice technique

Étiquette

ALARM'BOX

Coffret de signalisations et d’alarmes, de 1 à 3 étages.
Chaque étage est modulaire de 8 à 32 voies (soit 96 voies au total).

Chacune des voies peut être en signalisation simple ou en alarme (même fonctions que le J1905S).
Il permet de regrouper ensembles les différents états d’un même organe sur le site :
– Marche / Arrêt / Alarme « POMPE ».
– Marche / Arrêt / Dégivrage / Alarme « FRIGO ».
– Alarme « CHAUDIERE ».

Batterie et chargeur intégrés.

Produit destiné principalement aux bâtiments administratifs.
Installation rapide sur tous sites tertiaire.
